Sommaire

• Pourquoi est-il important d'avoir une bonne mise à la terre ?

• Mode opératoire - mise en oeuvre de nos produits

• Norme NF C 15 100 : une obligation règlementaire !

• Les enrichisseurs / améliorateurs de terre : comment améliorer ma terre ?

Pourquoi avoir une bonne prise de terre électrique ?

Il est important d'avoir une bonne prise de terre car elle permet de protéger les personnes et les appareils électriques en cas de court-circuit ou de surtension. Une bonne prise de terre assure une évacuation sûre de l'électricité excédentaire vers le sol, évitant ainsi les risques d'électrocution et de dommages matériels.

Une bonne prise de terre est un élément essentiel de tout système électrique pour plusieurs raisons:

1. Sécurité des personnes: En cas de fuite de courant ou de court-circuit, une prise de terre adéquate permet d'évacuer l'électricité excédentaire vers le sol, réduisant ainsi le risque d'électrocution pour les personnes en contact avec des appareils électriques.

2. Protection des appareils électriques: Une prise de terre fonctionnelle aide à protéger les appareils électriques en évacuant les surtensions et en limitant les dommages causés par les fluctuations de courant.

3. Conformité aux normes de sécurité: Dans de nombreux pays, il est obligatoire de disposer d'une prise de terre efficace pour se conformer aux normes de sécurité électrique et pour éviter les risques d'incendie.

Il est donc crucial de s'assurer que votre installation électrique est correctement mise à la terre et de faire vérifier régulièrement son état par un professionnel.

Mode opératoire / Mise en oeuvre

Mise en oeuvre de l'améliorateur de prise de terre

Le mélange d’amélioration de prise de terre est un matériau de très grande conductivité améliorant considérablement l’efficacité des circuits de terre, particulièrement pour les terrains difficiles tels que les sols rocheux, les zones à forte variation d’humidité, les sols sableux, etc.

Disposé autour des conducteurs de terre, il permet d’abaisser localement la résistance et l’impédance de terre. Permanent, il maintient la résistance de la prise de terre constante tout au long de sa vie.

Utilisation en forage vertical (pour piquet de terre) :

Creuser un trou de Ø15-20 cm (minimum 7,5 cm) de la longueur du piquet moins 15 cm. Verser le mélange dans le trou.

Planter le piquet de terre au milieu du forage et le raccorder. Le piquet de terre doit pénétrer de 15 cm minimum dans la terre. Arroser avec 10 L d’eau (un arrosoir) pour 10 kg de produit. Reboucher avec du sable ou de la terre.

En général, un seau d’améliorateur suffit pour une application en forage vertical.

Utilisation en tranchée (pour câblette ou électrode de terre horizontale):

Creuser une tranchée en fonction des dimensions de la câblette, rajouter environ 5 à 10 cm de chaque côté de la câblette. Verser le mélange en fond de tranchée sur une épaisseur de 5 à 10 cm.

Arroser avec 10 L d’eau pour 10 kg de mélange (avec un arrosoir).

Déposer la câblette sur la couche de mélange, puis recouvrir de 5 à 10 cm de mélange.

Arroser la couche supérieure avec 10 L d’eau pour 10 kg de mélange.

Reboucher avec du sable ou de la terre sur 10 cm minimum.

Pour une efficacité optimale, assurez-vous que la câblette soit située à une profondeur supérieure à la profondeur hors-gel de votre région.

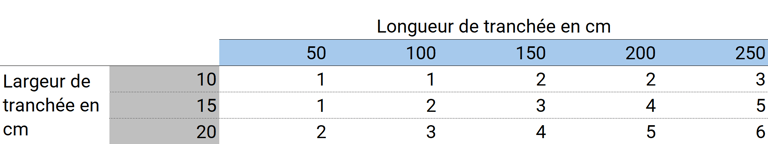

Nombre indicatif de seaux de 10 kg pour 2 couches de 5 cm :

Pour les chantiers de plus grande ampleur (notamment en utilisation de grilles, plaques, treillis), nous recommandons de mélanger le produit avec la terre de la fouille, si celle-ci est de bonne qualité (fine et propre), ou bien encore du sable, au ratio de 1 volume de mélange pour 4 volumes de terre.

Améliorateur de prise de terre

Comment améliorer ma prise de terre ?

1. Installation électrique domestique

Une mauvaise mise à la terre de l'installation domestique a pour conséquence une mauvaise protection des utilisateurs. Les caractéristiques de la prise de terre sont définies selon la norme NFC 15-100.

La valeur de la terre en Ohm se mesure de plusieurs façons, votre électricien pourra vous y aider.

2. Clôture électrique

La prise de terre est un élément essentiel de la clôture électrique : en effet, lors du contact de l'animal avec la clotûre, c'est la prise de terre qui permet au courant de "boucler" avec l'appareil. Une mauvaise prise de terre rend la clôture inefficace et ne permet pas d'assurer la sécurité des animaux.

3. Pour quelle raison ma terre peut être défectueuse

Dans le cas de sols sableux, granitiques, volcaniques etc..., la terre s'assèche et le contact n'est plus assuré avec le piquet de terre ou la cablette. De plus, les minéraux présents dans les sols pauvres ne sont pas conducteurs de l'électricité. Il se peut qu'un sol gelé ne conduise plus l'électricité.

4. Comment améliorer ma terre

Pour améliorer la prise de terre, il faut s'assurer que le courant électrique sera toujours drainé de façon efficace par le sol. Une cablette en cuivre ou un piquet de terre sont indispensables, mais bien souvent ne suffisent pas à atteindre une résistance minimale. Pour celà, il faut enrichir le sol afin de le rendre conducteur du courant (et donc diminuer sa résistance) en toutes situations : en hiver lorsque le sol est gelé, en été lors de sècheresses, et même en cas de fortes pluies.

5. Comment fonctionne
Le mélange d'amélioration de prise de terre est constitué d'argile bentonite et graphite et permet de diminuer significativement (de 2 à 5 fois) la résistance de votre prise de terre, qu'il s'agisse de votre installation électrique ou de votre clôture électrique.

La bentonite est une argile naturelle gonflante. En absorbant l'eau pendant les périodes humides, elle évite le dessèchement des terres en période sèche, principal facteur de perte de performance des prises de terre.
Associée au graphite, carbone naturel amorphe excellent conducteur électrique, la bentonite permet de drainer de façon optimale le courant de fuite et vous assurer une protection maximale.

6. Comment le mettre en œuvre
Ouvrir un forage de 15 à 20 cm de diamètre sur la longueur du piquet de terre. Enfoncer le piquet de terre de 15 cm en fond de fouille, remplir le trou avec le mélange Terre+, et arroser avec environ 1,5 l d'eau non-salée pour chaque sachet de 5 kg.
Après avoir connecté le piquet à la terre, refermer le forage avec du sable ou de la terre

7. Pourquoi nous avons développé plusieurs produits
L'améliorateur de prise de terre argile : un produit polyvalent pour les principales situations. Ce produit est facile à mettre en oeuvre et très efficace.

L'améliorateur de prise de terre coulis : ce mélange est additionné d'un liant hydraulique (type ciment) afin d'obtenir une prise qui rendra l'installation très robuste, notamment dans les zones montagneuses soumises au ravinement.

L'améliorateur de prise de terre granulé : ce produit sous forme de granulés se verse facilement

8. Autres produits
Des billes d'argile expansée de petites tailles peuvent être ajoutée à la terre pour capter l'eau et maintenir une humidité latente.

Norme NF C 15 100 : une obligation règlementaire !

Une norme obligatoire

Oui, la réponse est stricte : la norme NF C 15-100 est obligatoire. Elle existe depuis 1969, mais a été modernisée ces dernières années. C’est l’arrêté du 3 août 2016 qui l’a entérinée. Cependant, la norme est obligatoire pour un type de public spécifique : pour les propriétaires qui construisent, rénovent ou agrandissent leur bien.

Pourquoi la norme NF C 15-100 est-elle obligatoire ?

La norme NF C 15-100 est obligatoire pour deux raisons principales : elle garantit aux occupants d’un logement à la fois sécurité et confort.

• La sécurité : l’objectif premier de la norme est d’éviter les accidents électriques. La NF C 15-100 veille notamment aux branchements au sein du domicile, à leur intensité, aux nombres de prises de courant, aux différents circuits électriques, aux disjoncteurs, aux différents éclairages… L’électricité est une question sensible qui peut facilement donner lieu à des accidents domestiques. En lui donnant un cadre précis, la norme NF C 15-100 est un gage de sécurité au sein du logement ;

• Le confort : l’objectif second de la norme NFC 15-100 est d’apporter davantage de confort dans les logements. Sa révision en 2016 a par exemple permis de prendre en compte les usages liés aux appareils multimédias.

A noter : la norme NF C 15-100 donne également des indications à respecter concernant les hauteurs des prises et installations électriques. Ces mesures permettent notamment une meilleure accessibilité des équipements aux personnes handicapées. La norme NF C 15-100 est donc aussi obligatoire pour garantir aux personnes handicapées un bon accès aux installations d’un logement ou d’un site.

Qui est concerné ?

La norme NF C 15-100 concerne tous les propriétaires de logements dans les cas de figure suivant :

• Construction ;

• Rénovation ;

• Agrandissement.

Dans ces situations, il est obligatoire de prendre en compte la norme dans les plans et d’intégrer ses directives. La norme NF C 15-100 s’applique aussi bien aux maisons qu’aux appartements, aux locaux commerciaux, aux sites industriels ou à n’importe quel autre type de site accueillant du public.

Ne sont pas concernés les locataires et les propriétaires de logements anciens. En revanche, si la sécurité électrique d’un logement laisse à douter ou peut être améliorée, il est vivement conseillé aux propriétaires de faire les travaux nécessaires et donc de se mettre en conformité avec la norme NF C 15-100.

Non-respect de la norme NF C 15-100 : que se passe-t-il ?

Il faut bien avoir conscience que le non-respect de la norme n’est pas sans risque. Les risques encourus sont de différentes natures.

• Risque pour la sécurité : les accidents électriques peuvent vite arriver si l’on ne respecte pas des mesures de vigilance. Un défaut de sécurité électrique peut malheureusement donner lieu à des accidents graves, notamment couplé à la présence d’eau : incendies, brûlures, électrification, électrocution… Ne pas respecter la norme NF C 15-100, c’est donc se mettre en danger soi et toutes les personnes qui vivent ou transitent dans le logement ;

• Risque financier : en cas de sinistre qui impliquerait votre système électrique, votre assurance habitation enverra certainement un expert chez vous pour vérifier l’état des installations. S’il s’avère que celles-ci sont non conformes, la compagnie d’assurance peut décider de réduire votre indemnisation, voire de l’annuler. Or en matière d’assurance, les montants en jeu peuvent bien souvent être élevés.

L’attestation Consuel, gage du respect de la norme

Lorsque vous construisez un logement ou effectuez des travaux de rénovation ou d’agrandissement, sa conformité électrique doit être validée. C’est le Consuel, le Comité national pour la sécurité des usagers de l’électricité, qui est en charge de ces contrôles et qui remet une attestation en ce sens. Ce document précieux s’appelle également le consuel. Cette attestation de conformité électrique prend en compte le respect de la norme NF C 15-100.

A la fin de vos travaux, vous devez faire une demande de consuel (ou l’électricien qui a réalisé les travaux chez vous). Un technicien sera envoyé chez vous pour vérification et vous accordera ou non le consuel. Le respect de la norme NF C 15-100 est donc indispensable et conditionne entre autres l’obtention du document. C’est ce document qui vous sera ensuite demandé par votre fournisseur d’énergie pour que votre logement puisse être alimenté en électricité.
